正航儀器設備技術關于開關 安裝結構和性能等要求
1.安裝條件
安裝條件由產品標準規定。
1.1安裝類別
安裝類別分為I 、II 、III 類，具體產品標準應規定該產品的安裝類別。
1.2結構和性能要求
1.3結構要求
開關應設計成能耐受安裝和正常使用時所產生的應力，此外開關還應具有耐非正常熱和火的能力及耐濕性能。
1.4 材料
開關的材料應具有相應的耐非正常熱和火的能力及耐濕性能。
1.5耐非正常熱和火
在電的作用下可能受到熱應力的影響且有可能使開關的安全性降低的絕緣材料，在非正常熱和火的作用下不應產生不利的影響。
在開關上進行的用于固定載流部件所使用的絕緣材料部件的灼熱絲試驗，試驗強度根據絕緣材料部件預期的著火危險性可選擇850℃或960℃。
除上述規定的絕緣材料部件外，其他絕緣材料部件的灼熱絲試驗，溫度值為650℃.
1.6耐濕性能
開關應具有適應在正常工作條件中可能發生的濕度作用的能力，因此需驗證開關適應潮濕環境的能力。本標準規定用交變濕熱試驗作為考核方法。
2.載流部件及其連接
載流部件及其連接應符合GB148.5-2001中7.1.2規定。
2.1電氣間隙

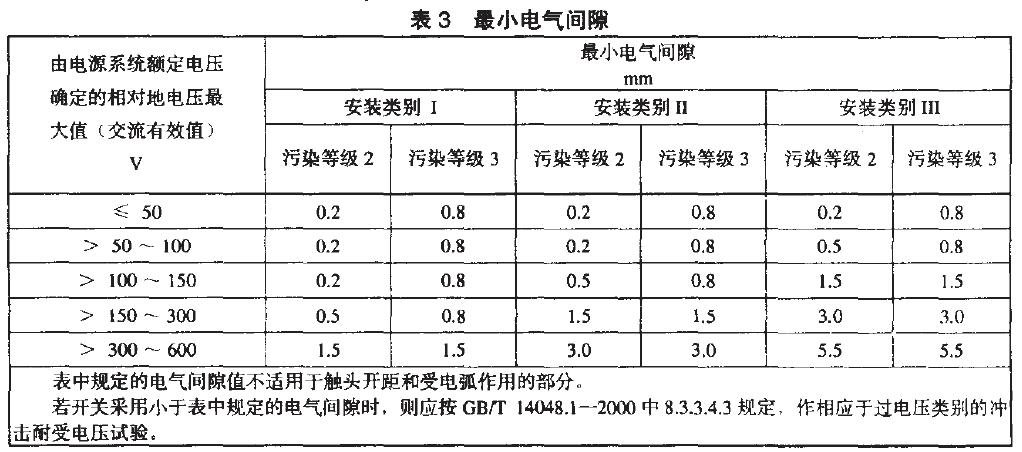

2.2 規定額定沖擊耐受電壓(Uimp)值的開關，相應于安裝類別、污染等級的電氣間隙最小值，見表3.

2.3未規定額定沖擊耐受電壓【Uimp】值的開關最小電氣間隙應符合GB 14048 .5-2∞ l 中附錄D規定。
